DFM統計分析
為了更好地理解和收集和分析數據，幾乎可以將其應用于任何工作，當然也可以應用于電路板生產，無論是PCB原型還是大批量生產。例如，如果不跟蹤和分析良率和電路板故障統計信息，您將不會意識到電路板開發過程中存在的可能需要重新設計和/或制造調整的問題。
為了使這些統計信息有用，您必須能夠?qū)⑺鼈兣c設計和/或制造過程的某些方面或步驟相關聯。最合乎邏輯的候選人是合同制造商（CM）的制造設計（DFM）規則和設計約束準則。讓我們通過明確定義DFM統計分析來研究DFM統計分析，然后研究如何很好地利用它來提高處理效率并最大程度地提高良率和電路板可靠性。但是首先，讓我們看看為什么DFM很重要，并提供了最直接的方法來最大程度地減少無效或無法使用的電路板的創建。
DFM：真的重要嗎？
為了完全回答這個問題，我們必須清楚什么是DFM及其對PCBA開發的作用。
什么是DFM？
DFM包括電路板設計人員或工程師做出的所有設計選擇，使設計規范落在將要制造電路板的合同制造商（CM）的能力之內。這些規范通?？梢苑譃橹圃煸O(shè)計（DFF）或組裝設計（DFA）。
DFM如何使用？
由于設計規則檢查（DRC）約束，DFM被插入到PCBA開發的設計階段。這些約束基于CM提供的規則和準則。然后，設計人員使用這些約束來告知設計規范的限制或參數范圍。
如上所述，應使用CM的DFM規則，而不是設計包默認值或通用行業標準。不遵循很好的DFM規則和準則可能會導致報價延遲，制造周期長，甚至根本無法制造的設計。
DFM重要嗎？是的，這非常重要，因為它會影響設計的可制造性?，F(xiàn)在，讓我們看看如何使用DFM分析和改善制造工藝性能。
DFM約束的類型
DFM規則包括對板尺寸，阻焊層，環形圈尺寸，銅重量，走線間距，絲印元素和其他PCB屬性的限制。取決于您使用的CM和PCBA設計包，約束的范圍可能非常廣泛。
如上一節所述，這些約束條件決定著您的開發和生產過程是否產生了可用且可靠的電路板?？梢詼y量一組DFM規則的整體有效性。例如，良率可提供可用板與已構建板的比率或百分比。一旦制造和部署，電子電路故障的原因很多。然而，過早的故障幾乎總是由于設計和/或制造錯誤造成的，并且成品率和故障率都是可以直接測量的。
如果這些費率可以鏈接到特定的DFM規則怎么辦？這樣就有可能評估規則本身的有效性及其對制造和可靠性的影響。這是DFM統計分析的一種形式。以下是更一般的定義：
什么是DFM統計分析？
DFM統計分析是從一部分或整個PCBA開發過程中測量和/或得出的統計數據或數據的使用，這些過程或數據用于評估DFM利用的影響，以便量化實施的重要性。
在此定義中，DFM可以是單個規則或一組規則，并且統計信息或數據可以來自特定步驟，階段，或者如前所述，它反映了整個開發過程的度量標準。擁有此信息真是太好了！但是如何使用呢？
如何使用DFM分析來改善您的PCBA開發
可以使用DFM統計分析結果的幾種方法來提高開發過程的成品率和/或過早的故障率。

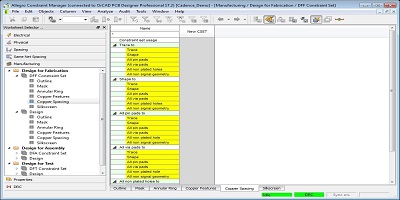

所有這些選項的有效性水平始于從CM獲得良好的DFM。獲取DFM數據的最簡單，有效的方法之一就是擁有一個設計包，例如OrCAD，在其中您可以從多個CM請求并接收這些規則和準則。
