多層PCB制造工藝的PCB設計

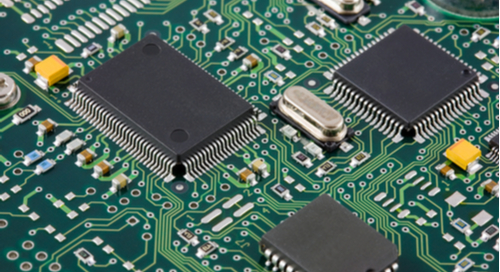

多層PCB板

作為PCB設計工程師,必須要了解多層PCB設計的執照工藝,以便更好的完成PCB設計工程。

設置多層PCB制造工藝

當你完成PCB設計并完成所有規則檢查時,你的輸出文件將進入PCB制造商。制造商將要做的第一件事是進行與你剛才進行的檢查相同的檢查,但是他們將進行檢查以確保你的PCB設計將與特定過程配合使用。一旦他們監測通過就可以可以按照PCB設計制造該板,他們將使用你的設計輸出數據來創建PCB制造所需的圖像。

為了制作這些圖像,一些制造商將使用光繪儀來制作工具膠片,而其他制造商將使用更先進的直接成像技術。無論是使用紫外線通過稱為光刻的工藝在光致抗蝕劑上使圖像閃光,還是使用聚焦激光束直接曝光光致抗蝕劑,結果都是相同的。PCB的走線,過孔,焊盤和其他金屬特征將被成像到光刻膠中,以形成物理電路板。在開始構建PCB的內層時,我們將在下一部分中進一步討論光刻膠。

電路板的內層

PCB電路板的內層由環氧樹脂和玻璃纖維的芯材(通常稱為FR-4)組成。還有其他其他材料,但這是用于創建板基板的更常見的材料。銅還預先粘結在該芯材的兩側,以形成所謂的內層層壓板。

將光致抗蝕劑材料涂覆到銅上,并將來自PCB CAD數據的一層圖像曝光到光致抗蝕劑中。裸露的區域?qū)⒂不⒈Wo(hù)其覆蓋的銅,而未裸露的區域?qū)⒈3秩犴g性,從而可以化學清除。一旦去除了該光致抗蝕劑,就可以蝕刻掉那些未保護的銅區域,而被硬化的光致抗蝕劑掩蓋的銅將保留下來。當蝕刻完成時,硬化的光刻膠也被去除,留下PCB的內層金屬電路。

對每對內層重復此步驟。完成后,在傳遞到層壓階段之前,將通過自動化系統檢查這些層。

一起層壓多層板

為了將這些層層壓在一起,使用了一種用環氧樹脂浸漬的玻璃纖維片,稱為“預浸料”。接下來,將內層及其相鄰的預浸料層小心地堆疊在一起,以保持銅電路的層與層對齊。然后使用一薄層銅箔覆蓋電路板頂部和底部的外部預浸料層,然后將準備好的PCB夾層板層壓。為了完成層壓過程,將PCB夾層板加熱并壓在一起,以將各層融合成一塊完整的電路板。

此時,可以對層壓的PCB進行鉆孔,然后再涂覆一層薄薄的銅,以覆蓋這些鉆孔的內部。下一步是添加頂部和底部電路,類似于內部層的創建方式,只是這次使用反向圖像來曝光光致抗蝕劑。這樣,在需要添加銅電路的地方清除了柔軟的光刻膠。將電路的那些區域鍍上,然后用錫覆蓋以保護它們。然后去除剩余的光致抗蝕劑,并蝕刻掉任何不必要的銅,僅留下受錫保護的電路。然后,錫也被去除。

通過畫龍點睛完成PCB設計

PCB蝕刻并層壓后,即可添加最終的觸感。阻焊劑采用紫外線工藝進行涂飾,并且還涂有表面處理,絲網印刷和其他標記。制造過程的最后一步是對電路板進行電性測試,以確保其連續性,然后將其通過最終檢查以進行驗證,然后再將其運送至PCB組裝商。

如你所見,制造PCB電路板并不是魔術,而是復雜的操作,需要精確度。為了確保你的下一個PCB正確構建,你需要確保首先PCB設計正確。設置規則和約束來精確控制組件的放置和走線,以使你的間距保持正確的寬度,以實現無差錯的制造。
