電路板抄板步驟？
電路板抄板簡稱抄板，是對現有的電路板進行克隆而進行的反向技術研究。電路板抄板步驟如下：
第一步：準備工作
找一塊好的電路板看是否有高位置的元件，如元件位置號、元件包裝、溫度值等詳細記錄。在卸下組件之前，請將其作為備份進行掃描。拆卸較高部件后，其余部件為SMD和一些較小部件。
第二步：拆卸元件及制作BOM表
用小風槍加熱要拆下的元件，用鑷子夾讓管風將元件吹走。電阻、電容、IC，按照順一一拆除,在拆卸前準備一張記錄號位、封裝、型號、數值等記錄項目的表格，在元件記錄列上貼上雙面膠，將元器件逐一貼在表格上，拆卸完所有的器件之后，逐一測量其值，然后存檔記錄。
第三步：表面余錫清除
借用助焊劑，根據PCB的層數將電烙鐵溫度適當調整好，將拆掉元器件的PCB用吸錫器將剩余錫吸除掉，將去掉錫的板子用洗板水或天那水洗凈后烘干即可。
第四步：抄板軟件中的實時操作

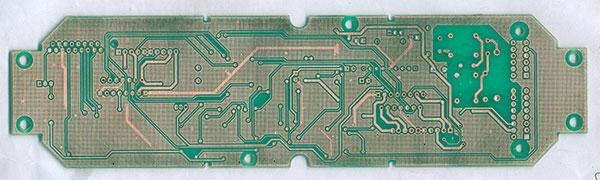

掃描表層圖像后將其分別定為T(mén)op層和Bottom層，把它們轉換成各種抄板軟件可以識別的底圖，把元件封裝做好（絲印小，焊盤孔徑、以及定位孔等），元器件做好后將其放到相應的位置，調整絲印字符的大小位置與原板一致。用砂紙把PCB表面的絲印、油墨和字符打磨掉，使其露出明亮的銅（打磨焊盤有一個很重要的訣竅--打磨方向一定要和掃描儀掃描的方向垂直）,有了清晰完整的PCB底圖是抄好PCB板的重要前提。
第五步：檢查運用圖像處理軟件，結合PCB繪圖軟件以及電路物理連接關系對電路圖做檢查。
