接口芯片8255的擴展方法
一般而言，可編程接口芯片具有存儲器和地址線?。所謂可編程，是指CPU通過一條指令將一定的數據寫入接口芯片的某個存儲器中，接口芯片在接收到CPU發送的數據后自動轉換數據。然后執行數據代表的動作
不同的CPU對接口芯片的處理方式不同。一些CPU處理接口芯片的內存與CPU本身使用的內存不同。接口芯片內存的操作稱為I / O操作，內存本身的操作用于CPU本身。這稱為內存操作，并且I / O操作和內存操作使用不同的指令。這稱為I / O端口的獨立尋址。
此方法的優點是I / O端口不占用內存的地址空間，并且內存空間和I / O空間是獨立的。缺點是在CPU中單獨設置了I / O端口訪問指令，并且增加了CPU的復雜性。INTEL的8086系列采用了這種結構。
另一種處理方式是將接口芯片?的存儲器視為外部數據存儲器，而無需單獨設置I / O端口的訪問指令。此方法稱為統一尋址，而8051采用此方法。
下面我們介紹接口芯片8255。
8255是并行接口擴展芯片。它具有一個要擴展的8位并行接口D0-D7，以及三個擴展的8位并行接口PA，PB，PC。通過其兩條地址線AO，A1選擇四個存儲器，即PA端口存儲器，PB端口存儲器，PC端口存儲器和控制端口存儲器。
當A1A0為00時，8255將D0-D7連接到PA。
當A1A0為01時，8255將D0-D7連接到PB。
當A1A0為10時，8255將D0-D7連接到PC。
當A1A0為11時，8255將D0-D7連接到內部控制寄存器。

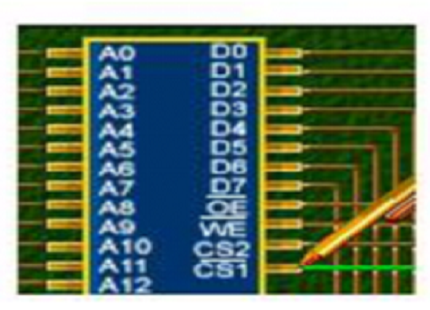

假設將兩個8K數據存儲器和一個8255混合并擴展到CPU的外部數據存儲器中，并且它們的片選信號以解碼方式連接。
解碼器74139的輸入連接到CPU的P2.5和P2.6。
當P2.6和P2.5是00，該解碼器輸出端子YO是有效的，并且數據的第一片存儲器中選擇??？梢钥闯觯谝黄鎯ζ鞯倪壿嫷刂窞?/span>0000H-1FFFH和8000H-9FFFFH，每個物理單元有兩個邏輯地址
當P2.6和P2.5為01時，解碼器輸出Y1有效，選擇第二條存儲器，第二條存儲器的地址為2000H-3FFFH和0AOOOH-OBFFFH。
當P2.6和P2.5為10時，解碼器輸出Y2有效。選擇8255時，8255的邏輯地址為4000H-5FFFH和0C000H-0DFFFH。
當P2.6和P2.5為11時，解碼器輸出Y3有效，并且未選擇任何存儲器，即，在這種情況下的地址是無效地址，包括6000H-7FFFH和0E000H-OFFFFH。
